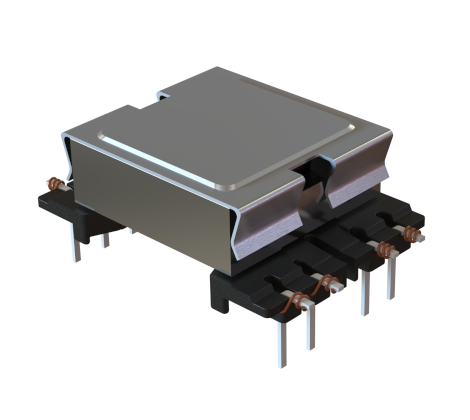

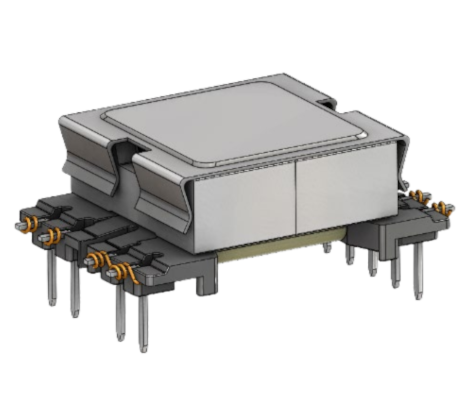

Transformatory na PCB
SMA Magnetics oferuje możliwość zindywidualizowanego projektu elementów montowanych bezpośrednio na PCB.
Transformatory służą do izolacji galwanicznej układów mocy oraz do przekazywania sygnałów. Podstawowymi charakterystykami dla transformatorów mocy jest przekładnia, moc, częstotliwość pracy oraz sprawność natomiast dla komponentów sygnałowych charakterystyka częstotliwościowa.
Komponenty pozwalają na pracę z napięciami sieciowymi.
Transformatory sygnałowe stosuje się w układach pomiarowych do wykrywania zakłóceń np. zwarć, wyładowań atmosferycznych, dopasowania i kompensacji obwodów, komunikacji oraz do obwodów bramkowych tranzystorów.
Transformatory mocy stosuje się w układach przetwarzania mocy do zmiany poziomu napięcia oraz separacji galwanicznej obwodów.
Typowe parametry:
Napięcie pierwotne: ≤ 1000 V
Napięcie wtórne: ≤ 1000 V
Wytrzymałość izolacji: ≥ 1500 V
Przekładnia
Klasa izolacji: B, F lub H
Stopień ochrony: nd
Częstotliwość – typowo powyżej 20kHz
Odporność na wyładowania niezupełne tzw. partial discharge
Max wymiary komponentu – 150x70x60mm
Izolacja podstawowa, dodatkowa, podwójna, wzmocniona.
Elementy do montażu powierzchniowego lub przewlekanego, również w wykonaniu impregnowanym lub zalane w obudowie.
